石家莊飛泰檢測儀器有限公司為懸式絕緣子鐵帽、底座、鐵道棒型帽專業生產廠家，材質為QT450-10、QT400-18、ZG310-570，同時提供與此類產品相關的技術與管理服務。

GB/T 4056-2008 絕緣子串元件的球窩連接尺寸 國家標準(GB)

GB/T 4056-1994 高壓線路懸式絕緣子連接結構和尺寸 標準
本外觀設計產品的名稱：懸式復合絕緣子專用球窩。2．本外觀設計產品的用途：本外觀設計產品用于電力設備。3．本外觀設計產品的設計要點：產品的形狀。4．最能表明本外觀設計設計要點的圖片或照片：主視圖。

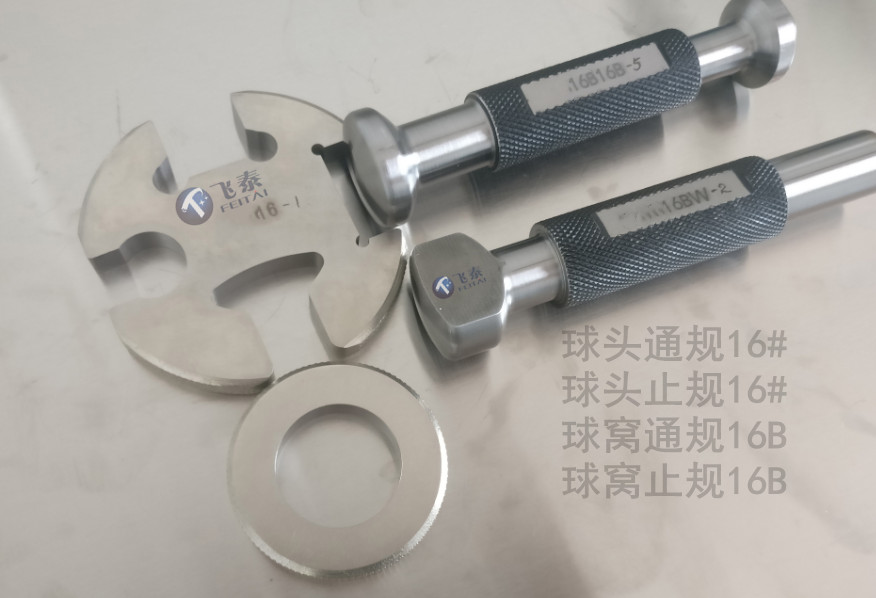

球頭通規16# 球頭止規16# 球窩通規16B  球窩止規16B

高壓線路懸式絕緣子鐵帽  底座  鑄鋼鐵道棒型帽  IEC標準球窩量規  ANSI標準球窩量規

球頭通規16# 球頭止規16# 球窩通規16B  球窩止規16B使用說明書

量規的尺寸符合GB/T4056-1994《高壓線路懸式絕緣子連接結構和尺寸》的規定。量規的檢查部位及制定準則分述如下：

1、腳球結構尺寸于圖1、圖2

2、腳球量規的使用

圖2所示為腳球通規，該規應檢查的尺寸（見圖1）是：球頭高度h1,球桿直徑d1和桿長h。

檢查時，應至少有一個方向通過本通規。

圖3所示為腳球通規。該規應檢查尺寸（見圖1）是：球頭直徑d2。檢查時，應至少有一個方向通過本通規。

圖4所示為腳球止規。該規應檢查尺寸（見圖1）是：球應高度h1。檢查時，任何方向都不應通過本止規。

。

圖5所示為腳球止規。該規應檢查尺寸（見圖1）是：球頭直徑d2.檢查時，任何方向都是不應通過本止規。

圖6所示為腳球止規。該規應檢查尺寸（見圖1）是：球桿直徑d1,檢查時，任何方向都是不應通過本止規。

3、帽窩結構尺寸圖7。

4、帽窩量規的使用：

圖8所示為帽窩通規。該規應檢查尺寸(見圖7)是：入口高度H1，入口寬度D2和頸部寬度D1。檢查時，應至少有一個方向通過本通規。

圖9所示為帽窩通規。該規應檢查尺寸(見圖7)是：內部高度H2和內部直徑D3。檢查時，該規應能在其帽窩內旋轉180度。

圖10所示為帽窩止規。該規應檢查尺寸（見圖7）是：入口高度H1。檢查時，任何方向都不應通過本止規。

圖11所示為帽窩止規。該規應檢查尺寸（見圖7）是：頸部寬度D1。檢查時，任何方向都不應通過本止規。

圖12所示為帽窩通規。該規應檢查帽窩頂端（見圖7）.檢查時，帽窩頂端應能通過
