高?；羝战鹕瓑簻y試系統 多功能分離式霍普金森壓桿測試裝置 大學科研霍普金森壓桿檢測設備
文章出處：河北雷納檢測科技有限公司 瀏覽量：965發表時間：2019/12/30
測試系統 大學科研霍普金森壓桿檢測設備 高?；羝战鹕瓑?/strong>

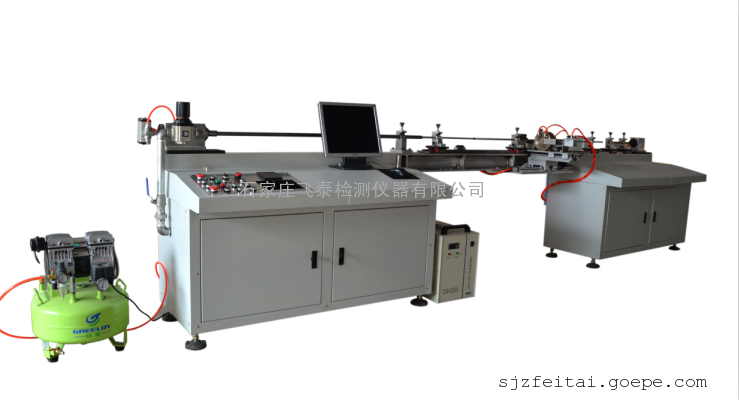

二、霍普金森壓桿測試系統組成
本套Hopkinson 壓桿系統主要包含三部分：支架部分、壓桿主體部分、數據采集部分，其示意圖如下所示。其中支架部分是用來支撐固定壓桿部分并且保證壓桿的水平，為了保證系統的水平度及剛度，該部分采用整體鋁板制作而成 。壓桿主體部分包括炮管、撞擊桿、入射桿、透射桿、能量吸收器以及相應的氣壓裝置等等。而數據采集系統則是由粘貼在桿子上的應變片，惠斯通橋路（應變片接線橋盒），超動態應變儀以及高速采集系統：
1、測試平臺:為了保證整個平臺水平度及桿系同軸度，提高測試精度，特選用高強度的60鋁材整體銑削加工而成。
2、組合基準導軌：采用臺灣HIWIN上銀高精度的標準直線導軌，確保定位精度，更換炮管或桿系時，只需要調整X軸方向位置即可，大大提高調試工作效率及系統精度。
3、發射系統：由儲氣室、發射體、操控模塊、活塞、聯接法蘭、可快換變徑炮管、支承座、反后座支架、子彈自動回收裝置等組成。
發射閥體實物圖
*高溫爐（選配）
三.超動態數據采集系統：
數據采集系統
實驗數據及分析
四、設備優勢介紹
● 可快速變換不同炮管：
在一臺測試系統上只需更換炮管就可方便實現各種壓桿試驗，達到各種實驗目的。
● 統一基準：
采用60鋁材整體焊接而成，經過高精度加工，具有較高平面度，提高了水平平面統一基準；采用臺灣HIWIN高精度直線導軌，提高了側向統一基準，便于換型及提高測試精度。
● 子彈自動回收：
設備安裝了子彈自動回收裝置，人性化設計
● 標準模塊化：
無論發射系統、中心支撐裝置，還是導軌，全部采用標準模塊化結構。無論你需要什么樣的壓桿試驗設備，都可通過數量增減而達到試驗要求。
五、技術規格
1、測試平臺:為了保證整個平臺水平度及桿系同軸度，提高測試精度，特選用高強度的60鋁材整體銑削加工而成。
2、組合基準導軌：采用臺灣HIWIN上銀高精度的標準直線導軌，確保定位精度，更換炮管或桿系時，只需要調整X軸方向位置即可，大大提高調試工作效率及系統精度。
3、發射系統：由儲氣室、發射體、操控模塊、活塞、聯接法蘭、可快換變徑炮管、支承座、反后座支架、子彈自動回收裝置等組成。
發射閥體實物圖
*高溫爐（選配）
三.超動態數據采集系統：
數據采集系統
實驗數據及分析
四、設備優勢介紹
● 可快速變換不同炮管：
在一臺測試系統上只需更換炮管就可方便實現各種壓桿試驗，達到各種實驗目的。
● 統一基準：
采用60鋁材整體焊接而成，經過高精度加工，具有較高平面度，提高了水平平面統一基準；采用臺灣HIWIN高精度直線導軌，提高了側向統一基準，便于換型及提高測試精度。
● 子彈自動回收：
設備安裝了子彈自動回收裝置，人性化設計
● 標準模塊化：
無論發射系統、中心支撐裝置，還是導軌，全部采用標準模塊化結構。無論你需要什么樣的壓桿試驗設備，都可通過數量增減而達到試驗要求。
五、技術規格
| 型號 | z15-1200 | z40-1200 | zd-100 | |
| 氣炮裝置 | 氣室尺寸 | 10L | 20L | 100L～200L |
| 壓縮空氣泵 | 功率600w | 功率600w | 功率4.5KW | |
| *大壓力0.8Mpa | *大壓力0.8Mpa | *大壓力2～3Mpa | ||
| 基礎平臺 | 材質 | 6001高強度鋁 | 6001高強度鋁 | H型鋼 |
| 平面度 | 120um | 120um | 120um | |
| 尺寸規格（長寬高） | 4500*125*120mm | 8000*125*120mm | 17000*250*250 | |
| 直線導軌 | 精度等級C | 精度等級C | 精度等級C | |
| 壓桿 | 材質 | 18Ni | 18Ni | 高強彈簧鋼 |
| 屈服強度 | ≥2100MPa | ≥2100MPa | ≥1570MPa | |
| 桿徑 | ?15， ?8 | ?40， ?20 | ?100，?80 | |
| 長徑比 | 100:1 | 70:1 | 60:1 | |
| 子彈速度 | 0.1~40.1m/s | |||
| 子彈自動回收裝置 | ● | ● | ● | |
| 光電測速 （選配） | 顯示精度 | 0.1m/s | 0.1m/s | 0.1m/s |
| 控制系統 | 液晶面板控制（手動開關備用） | |||
| 超動態應變儀 | 通道數 | 4 | 8 | 8 |
| 數采系統 | 采樣率 | 10KSPS-40MSPS | 10KSPS-40MSPS | 10KSPS-40MSPS |
| A/D分辨率 | 12 Bits | 12 Bits | 12 Bits | |
| 并行采集通道數 | 4 | 8 | 8 | |
| 緩沖保護器 | 材質 | 聚氨酯 | 聚氨酯 | 氣缸油缸二次緩沖 |
| 高溫系統 （選配） | 高溫爐材質 | 304不銹鋼 | 304不銹鋼 | ○ |
| 溫度范圍 | 常溫～800℃（1200℃/1500℃可選） | 常溫～800℃（1200℃/1500℃可選） | ○ | |
| 溫控精度 | ±1℃ | ±1℃ | ○ | |
| 高溫爐尺寸 | φ140*80mm | 定制 | ○ | |
| 溫度傳感器 | S型鉑銠鉑熱電偶 | S型鉑銠鉑熱電偶 | ○ | |
| 溫度設定 | 智能溫控 | 智能溫控 | ○ | |
| 滑臺 | ● | ● | ○ | |
| 水冷系統 | ● | ● | ○ | |
